Περιγραφή
T2

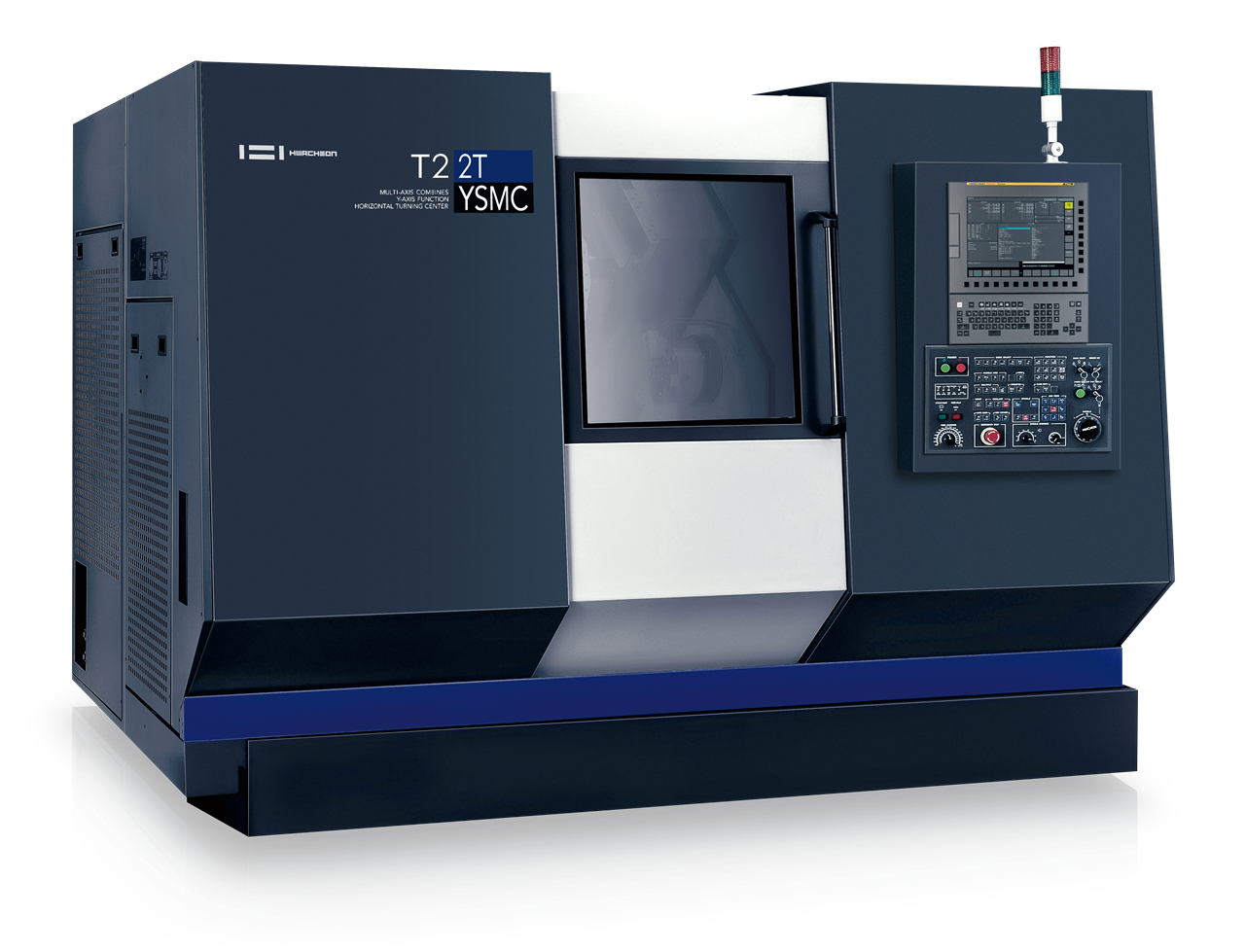

Οριζόντιος τόρνος 8 ιντσών με δύο μύλους με integral άτρακτο & υποάτρακτο
Τεχνικά Χαρακτηριστικά
※ 1T ή 2T = 1 μύλος ή 2 μύλοι / MC = Περιστρεφόμενα / Y = Y – Άξονας / S = Υποάτρακτος
Χαρακτηριστικά | Τ2 | ||||||||
T2 1TMC | T2 1TYMC | T2 1TSMC | T2 1TYSMC | T2 2TMC | T2 2TYMC | T2 2TSMC | T2 2TYSMC | ||
Δυνατότητες | |||||||||
Μέγιστο μέγεθος κομματιού | mm | 880 | 880 | 880 | 880 | 880 | 880 | 880 | 880 |
Μέγιστη διάμετρος κοπής | mm | 460 | 460 | 460 | 460 | 1ος μύλος: 460 2ος μύλος: 390 | 1ος μύλος: 460 2ος μύλος: 390 | 1ος μύλος: 460 2ος μύλος: 390 | 1ος μύλος: 460 2ος μύλος: 390 |
Μέγιστο μήκος κοπής | mm | 444 | 444 | 444 | 444 | 1ος μύλος: 444 2ος μύλος: 439 | 1ος μύλος: 444 2ος μύλος: 439 | 1ος μύλος: 444 2ος μύλος: 439 | 1ος μύλος: 444 2ος μύλος: 439 |
Μέγεθος τσοκ (Άτρακτος / Υποάτρακτος) | inch | 8 | 8 | 8 | 8 | 8 / 8 | 8 / 8 | 8 / 8 | 8 /8 |
Άτρακτος - Υποάτρακτος | |||||||||
Τύπος Ατράκτου | ASA | Α2-6 | Α2-6 | Α2-6 | Α2-6 | Α2-6 | Α2-6 | Α2-6 | Α2-6 |
Μέγιστες Στροφές | rpm | 5.000 | 5.000 | 5.000 | 5.000 | 5.000 | 5.000 | 5.000 | 5.000 |
Διάμετρος Ατράκτου | mm | Ø76 | Ø76 | Ø76 | Ø76 | Ø76 | Ø76 | Ø76 | Ø76 |
Μέγιστη Διάμετρος Μπάρας | mm | Ø65 | Ø65 | Ø65 | Ø65 | Ø65 | Ø65 | Ø65 | Ø65 |
Κινητήρας Ατράκτου | hp Nm | 20 477 | 20 477 | 20 477 | 20 477 | 20 477 | 20 477 | 20 477 | 20 477 |
Μύλος (1ος μύλος / 2ος μύλος) | |||||||||
Θέσεις Εργαλείων | - | 12 | 12 | 12 | 12 | 12+12 | 12+12 | 12+12 | 12+12 |
Διαστάσεις Εργαλείων | mm | □25 × Ø40 | □25 × Ø40 | □25 × Ø40 | □25 × Ø40 | □25 × Ø40 | □25 × Ø40 | □25 × Ø40 | □25 × Ø40 |
Χρόνος Αλλαγής | sec | 0.6 | 0.6 | 0.6 | 0.6 | 0.6 | 0.6 | 0.6 | 0.6 |
Άξονες | |||||||||
Ταχύτητα Αξόνων | m/min | X1 : 30 Z1 : 30 | X1 : 30 Z1 : 30 Y : 15 | X1 : 30 Z1 : 30 B : 30 | X1 : 30 Z1 : 30 Y : 15 B : 30 | X1 / X2 : 30 / 30 Z1 / Z2 : 30 / 30 | X1 / X2 : 30 / 30 Z1 / Z2 : 30 / 30 Y : 15 | X1 / X2 : 30 / 30 Z1 / Z2 : 30 / 30 B : 30 | X1 / X2 : 30 / 30 Z1 / Z2 : 30 / 30 Y : 15 B : 30 |
Διαδρομές Αξόνων | mm | X1 : 245 Z1 : 520 | X1 : 245 Z1 : 520 Y : 100 | X1 : 245 Z1 : 520 B : 550 | X1 : 245 Z1 : 520 Y : 100 B : 550 | X1 / X2 : 245 / 210 Z1 / Z2 : 520 / 520 | X1 / X2 : 245 / 210 Z1 / Z2 : 520 / 520 Y : 100 | X1 / X2 : 245 / 210 Z1 / Z2 : 520 / 520 B : 550 | X1 / X2 : 245 / 210 Z1 / Z2 : 520 / 520 Y : 100 B : 550 |
Πόντα | |||||||||
Διάμετρος Μύτης | mm | Ø80 | Ø80 | Ø80 | Ø80 | ||||
Διαδρομή Μύτης | mm | 590 | 590 | 590 | 590 | ||||
Τύπος Πόντας | MT | #5 | #5 | #5 | #5 | ||||
Περιστρεφόμενα (1ος μύλος / 2ος μύλος) | |||||||||
Κινητήρας | hp | 10 | 10 | 10 | 10 | 10 | 10 | 10 | 10 |
Μέγιστες Στροφές | rpm | 6.000 | 6.000 | 6.000 | 6.000 | 6.000 | 6.000 | 6.000 | 6.000 |
C Άξονας | deg | 0,0001 | 0,0001 | 0,0001 | 0,0001 | 0,0001 | 0,0001 | 0,0001 | 0,0001 |
Μέγεθος Μηχανής | |||||||||
Ύψος | mm | 2,100 | 2,100 | 2,100 | 2,100 | 2,100 | 2,100 | 2,100 | 2,100 |
Χώρος Δαπέδου (Μ x Π) | mm | 3,100 x 2,180 | 3,100 x 2,180 | 3,100 x 2,180 | 3,100 x 2,180 | 3,100 x 2,180 | 3,100 x 2,180 | 3,100 x 2,180 | 3,100 x 2,180 |
Βάρος | Kg | 7,500 | 7,800 | 7,700 | 8,000 | 8,800 | 9,100 | 9,000 | 9,500 |
NC Controller | - | Fanuc 0i-TF Plus | Fanuc 0i-TF Plus | Fanuc 0i-TF Plus | Fanuc 0i-TF Plus | Fanuc 0i-TF Plus | Fanuc 0i-TF Plus | Fanuc 0i-TF Plus | Fanuc 0i-TF Plus |
